CR-6032锅炉汽包液位计（普及型）

　　简介

　　CR-6031/2系列智能锅炉汽包液位计，是基于电容测量原理的液位计。

　　它采用断层扫描技术，通过测量分析桶内的液态，气态介质的介电常数，补

　　偿温度、压力等变化带来的影响。经过微处理器运算处理后输出符合工业标

　　准的4-20mA电流信号，也可输出RS485数字信号供给使用。

　　液位计在运行过程中实时动态补偿，将温度、压力变化等因素减少到最

　　小，长期稳定性好，是一款全工况，高性价比的汽包液位计。

　　技术特点：

　　1、两线制电流环；

　　2、具有全工况条件（锅炉启、停、排污、工况等）下液位准确连续测控功能；

　　3、采取断层扫描技术，能够对液态、汽态介质的介电常数变化连续测量补偿；

　　4、长期稳定性好；

　　5、经CE认证的良好的电磁兼容特性；

　　6、耐高温、高压、长寿命；

　　7、操作软件为中文操作环境，轻松整定；

　　技术指标

　　●工作电压：最大：28V最小：20V

　　●电流环：两线制4.00mA～20.00mA（±0.5%）

　　●防爆等级：ExiaIICT6（-40℃～70℃）ExiaIICT1-5（-40℃～85℃）

　　●防爆参数：Ui=30V,Ii=100mA,Pi=0.75W

　　Ci=100pF,Li=10uH

        ●工作压力：6.5MPamax

　　●测量范围：1500mm

        ●线性偏差：±(1+0.4%FS)mm

　　●测量周期：0.5秒

        ●环境温度：-40℃～65℃（ExiaIICT1-T5）

　　●介质温度：400℃max.

        ●防护等级:IP65

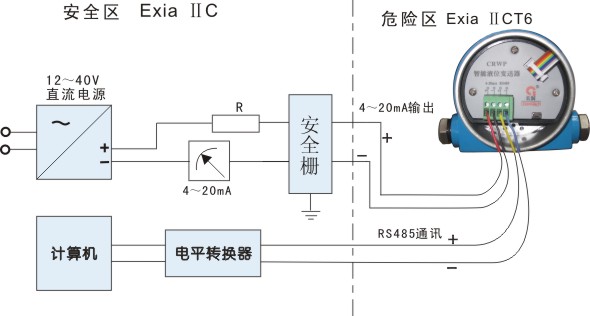

          标准接线图

　　 安装注意事项

           当汽包液位计已经安装到位，此时气阀、液阀、排污阀都处在关闭状态。

　　请依照以下步骤操作：

　　1、缓慢打开液阀，仔细观察测量筒、焊缝、法兰有无“跑、冒、滴、漏”现象。

　　2、液位计预热20分钟

　　3、缓慢打开气阀。

　　4、检查输出4-20mA电流信号是否处于正常范围内.

　　5、根据需要打开排污阀,排出测量筒内的冷水、污物，以加速循环，改善测量。

　　6、待液位计正常工作后，可对测量筒体做保温处理，这样有利于提高测量精度。

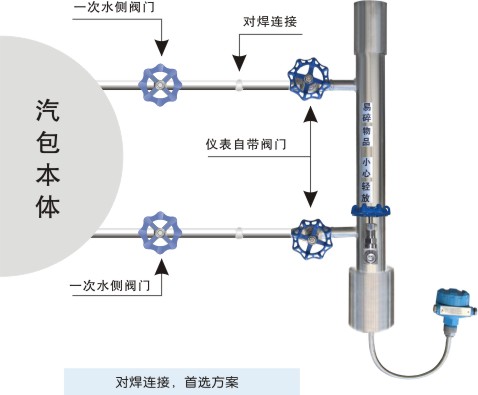

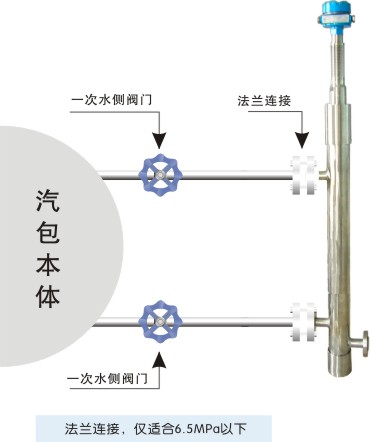

　　 安装示意图
